第一章     公司简介


澳大利亚AVS科技研究中心,一直致力于智能高科技核心技术的研发,于2005年成功推出“e芯”技术。由于该项技术的高度安全性及管理智能化,使之在西欧等国的国防、军事、情报领域得到了广泛的应用,主要应用于情报机关、国家安全部门等机密部门的出入安全检查系统。

为开拓中国大陆市场,由西奥亚洲基金与澳大利亚AVS科技共同成立西奥科技(香港)控股有限公司。西奥科技致力于整合智能科技领域各种资源,推动中国智能产业快速发展,创造人类现代智能新生活。

受中国经济高速增长的鼓舞,西奥科技于2006年在广东东莞成立大陆运营中心:西奥(东莞)计算机智能科技有限公司,主要向用户提供采用“e芯”技术的高频RFID智能产品、宽带系列门禁、考勤、过道系统、楼宇对讲等一卡通的智能安防产品和应用解决方案。

西奥文化战略是由独创的“TIB文化”、曾获得“全国企业文化建设大奖”创始人与西奥科技强强联合。在原TIB文化的基础上,全新打造“快乐工作、和谐共展”新文化战略。在该战略的指引下,让每一位员工与企业共同成长,实现共赢。

西奥科技以满足客户需求为导向,以创新科技为本,竭力为客户提供技术更新、功能更强大、更具竞争力的产品和服务。

第二章     系统设计

第一节、系统设计依据:

《安全防范工程程序与要求》(GA/T75-94)

《安全防范工程费用概预算编制办法》(GA/T70-94)

《防盗报警控制器通用技术条件》  GB12663-90

《民用建筑电气设计规范》(JGJ/T16-92)

《供电系统设计规范》  GB50052-95

《建筑大楼智能化系统工程设计管理暂行规定》(建设部1997-290)

《智能建筑设计标准》 (GB/T 50314-2000)

《计算机软件开放规范》  GB8566-88

《数据电缆接口规范》  DOCSIS

《电气装置工程施工及验收规范》(GBJ232-82)

《建筑及建筑群综合布线系统工程设计规范》 GB/T 50311-2000

《火灾自动报警系统设计规范》 GB 50116-98

《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB 50171-92

《电气装置安装工程接地装置施工及验收规范》 GB 50169-92

《建筑工程安装电器图集》

第二节、一卡通系统设计

2.2.1 一卡通系统概述

一卡通系统最根本的需求是“信息共享、集中控制”,因此系统的设计不应是各单个功能的简单组合,从统一网络平台、统一数据库、统一的身份认证体系、数据传输安全、各类管理系统接口、异常处理等软件总体设计思路的技术实现考虑,使各管理系统,各读卡终端设备综合性能的智能化达到最佳系统设计。

本方案系统主要采用由西奥科技(香港)控股有限公司提供的一卡通国际品牌西可系列IC卡考勤机、门禁机、消费机及相关周边智能产品。主要包括IC卡考勤、IC卡门禁、IC卡消费、人事系统、薪资系统、水控系统等子系统工程。

2.2.2 一卡通系统的结构

硬件结构

软件结构

第三章     一卡通系统基本模块

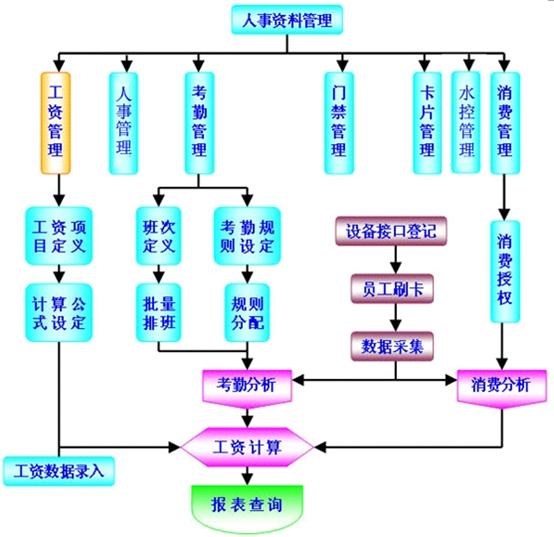

人力资源模块

人事管理、行政管理、宿舍管理、合同管理、保险管理、招聘管理、培训管理、物品领用管理等
薪资核算计时工资、个人计件、集体计件
自主查询
个人自助查询、经理领导自助查询、日常宿舍登记
考勤
年假管理、加班管理、考勤二次开发、考勤事务管理,支持自动套班,自动排班,规律排班,以及任意班等功能
门禁
电子地图、访客管理、出入实时监控
消费
订餐(写IC卡订餐、触摸屏自动订餐、实时刷卡订餐);补贴(多月累计补贴、清零补贴、根据补贴方式自动生成补贴名单、支持EXCEL导入补贴名单);消费(IC脱机消费、ID实时消费、实时计次消费)

水控

水控卡片制作、水控记录采集、水控转账报表以及水控报表

第四章     水控系统的构成与设计

第一节:水控系统拓扑图

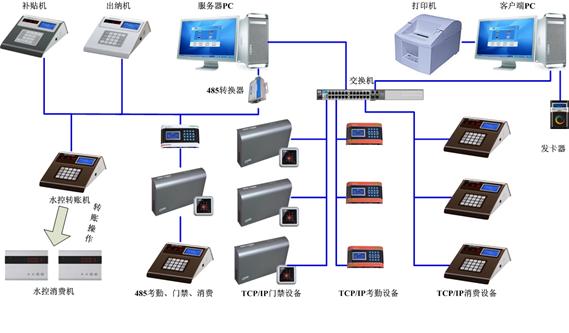

3.1.1 水控系统网络拓扑图

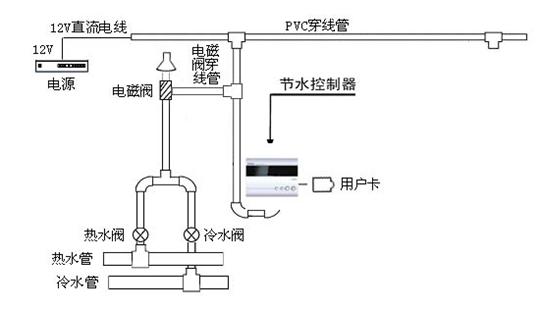

3.1.2 水控系统安装示意图:

 第二节 水控系统简介

  在当前形式下,全球的污染逐渐严重,水资源的管理和节约成为世界性的难题。中国人口众多,可用水资源有限,在可利用水资源受到严重污染的情况下,节约现有水资源成为当务之急。

本公司开发的节能控制系统,采用了PHILIPS公司原产的MIFARE I型非接触式IC卡,该卡具有32位的全世界唯一序列号,具有严密的逻辑运算和逻辑加密功能,以及高达8Kbit的存储容量,分为 16个扇区支持多种应用,每个扇区有自己的一组密码,可自定义每个扇区的访问条件,在读写速度、读写安全性、系统的扩展性等方面远优于磁卡、ID,用高性能节能控制器自动控制出水口电磁阀放水和关水,节能控制器根据实际用水量或自动计费,从IC卡电子钱包中自动收费;它适用于澡堂淋浴收费控制、开水/热水收费控制、饮用水收费控制、洗衣房收费控制、农业灌溉、绿化浇水、工业用水、暧气供应控制等各种小额消费应用场所。

本系统使用简单、操作容易、功能强大,完全取代了现金、票证、磁卡等落后的消费方式,利用MIFARE I多扇区的特性,可方使的扩充多种功能,例如:食堂售饭、小卖部和超市购物、医疗收费、教职员工考勤,宿舍门禁管理、上机上网收费管理、学籍管理、停车场收费等都可以凭借该卡片的一卡多用性能得以实现。我国是一个严重缺水的国家,水资源的保护及节约具有特殊的重要意义,为了既保障学生的正常用水,又减少浪费,学校安装了智能水控系统,用于浴室及开水房管理。

该系统优点是:
    1
、计时与计量收费相结合,多用多收费、少用少收费,不用不收费,做到明白消费,自主消费,节约水资源;
    2
、杜绝了长流水,淋浴时间相对缩短,提高了淋浴使用周转率,缓解了浴室的拥挤;
    3
、变人工收费为自助式消费,并有信息记录,提高了管理水平,杜绝了管理方面的漏洞。大量数据表明,大众浴池正常有效用水时间只占65%.其余的时间都处于浪费上。如:人走水不停,打香皂,聊天,发呆,搓澡等等。

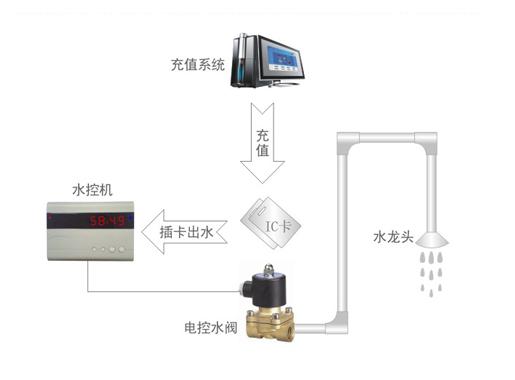

3.2.1水控系统的结构

第五章     水控系统功能

感应式IC卡节能控制系统不仅能达到节约用水,同时能更达到科学收费、高效管理的目的。

第一节 系统组成说明

整个管理系统由中央处理部分、数据采集部分、前端设备、及管理软件组成构成。

中央处理部分:

1、    授权卡的发放、存款、挂失、注销、卡片回收

2、    数据的整理、统计、查询、打印

4.1.1 硬件部分:

l              计算机

l              打印机

l         USB IC卡发卡器

负责系统的消费发卡开户充值水控发功能卡,读采集数据

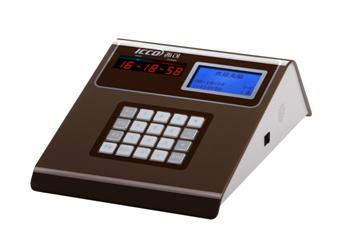

l         转帐机

负责系统的控小钱包开户,消费者自己操作。刷卡即可以开户;将消费大钱包金额转到水控小钱包;将小钱包金额退回到大钱包可以挂失,解决水控机脱机不能挂失的问题

4.1.2 资料设定

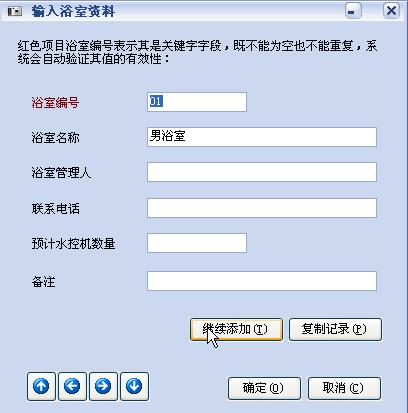

浴室澡堂登记

室澡堂登记:登记浴室澡堂资料,可以分别统计浴室澡堂消费报表。

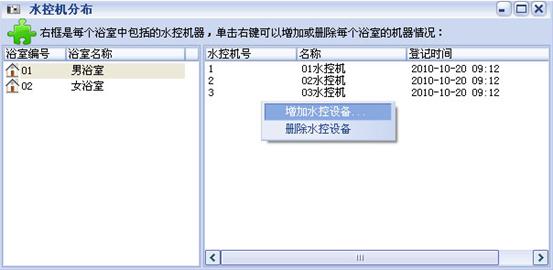

水控机分布

水控机分布:在左边选中浴室名称,在右框增加或删除水控设备。

4.1.3 水控卡制作

制作管理卡

制作管理卡:主要用于更改水控机的扇区号和密码,写卡时以[人事系统->系统参数]模块中所设的扇区号和密码为准;管理卡固定使用15扇区,该扇区的密码一定要为空;只有原密码正确时才能更改密码。

制作参数卡

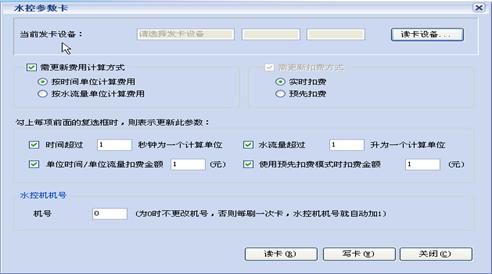

制作参数卡:设置水控机参数。可设定计时、计量两种消费模式,以及实时扣费及预先扣费模式,并以参数卡的形式将参数下发给每台水控机。

l        可设定计时、计量两种消费模式,以及实时扣费及预先扣费模式,并以参数卡的形式将参数下发给每台水控机

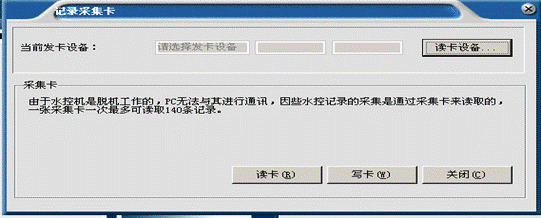

制作记录采集卡用采集卡进行数据的采集,大大减轻工程施工的工作量。

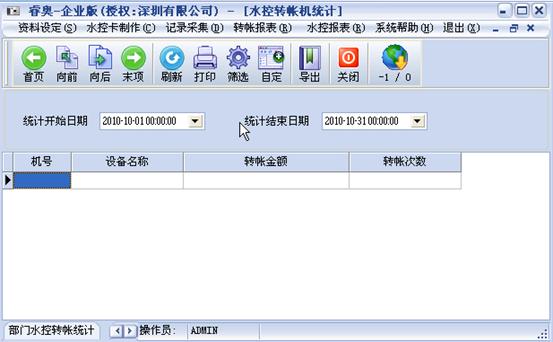

4.1.4 转账报表

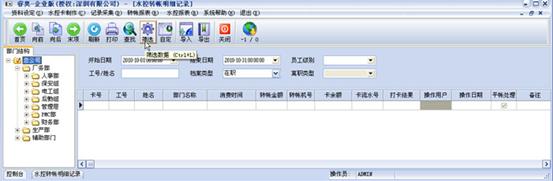

水控转帐明细记录水控机的帐户金额是用转帐机从消费扇区转帐来操作的。转帐机负责系统水控小钱包开户,消费者自己操作,刷卡即可以开户;将消费大钱包金额转到水控小钱包;将小钱包金额退回到大钱包;可以挂失,解决水控机脱机不能挂失的问题。

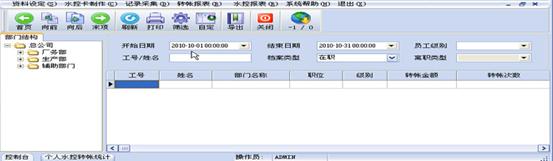

个人水控转帐统计按个人统计转帐金额、转帐次数。

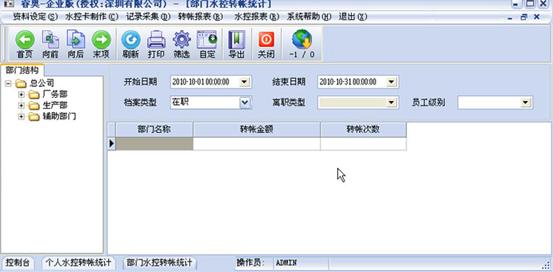

部门水控转帐统计按部门统计转帐金额、转帐次数。

水控转帐机统计按水控机统计转帐金额、转帐次数。

4.1.5 水控报表

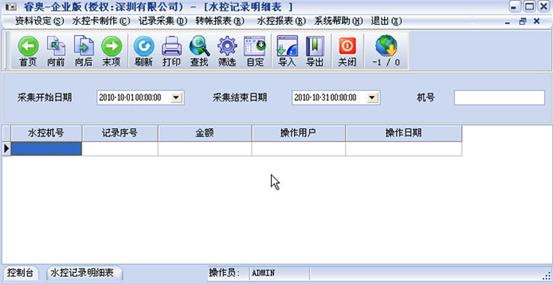

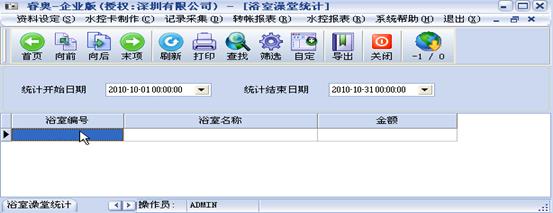

水控记录明细表:水控记录明细表:详细记录每一次水控消费的情况

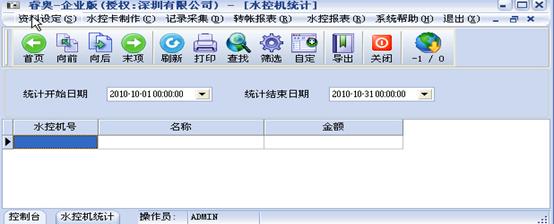

水控机统计:按水控机统计金额。

澡堂消费统计:按浴室澡堂统计金额。

第二节 工作流程

系统采用预付费的方式进行水控制管理,正常使用流程如下:

放卡      按启动键       出水      取卡      停水

1)    消费者将已发行充值的用户卡插入节能控制器上,节能控制器自动判断该卡是否为有合法效卡、卡中小钱包内是否有储值金额。若卡合法有效,并且有储值金额,则允许使用该节能控制器。若为非法卡和无效卡则报警,且不允许使用该节能控制器。

2)    消费者需要用水用时,只需按动该节能控制器的开始按钮,则控水装置立即放水,计费开始,同时从小钱包中扣款。节能控制器显示消费金额。

3)    消费者需要暂停用水时,只需按动该节能控制器的停止按钮,则控水装置立即断水或断电,计费和扣款均停止。再次按动开始按钮后恢复供水和计费扣款。

4)    使用完毕,消费者将用户卡从节能控制器里抽出,则控水装置立即断水,计费和扣款均停止。并且使开始按钮失效,直至下一次插卡使用。

5)    如果用户卡中小钱包内储值金额已扣完,则控水装置立即断水或断电,按钮失效,计费和扣款均停止。必须转存储值金额到小钱包后方可继续使用。

管理者可通过管理软件或采集卡采集节能控制器内的收费数据。用户卡发卡、充值、挂失、换卡、回收等卡片管理由智能卡中心统一处理。

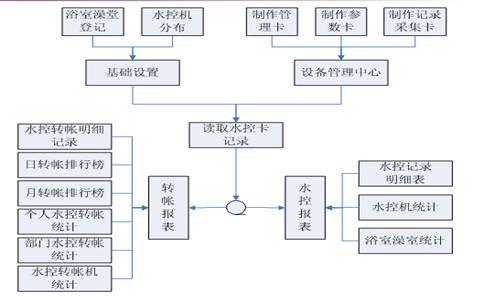

4.2.1 操作流程图

第六章     水控系统功能特点

1)    采用特殊的防水设计,适应澡堂等环境。

2)    实现自动供水控制和收费,可以实现无人值守,采用电子钱包交易,避免管理漏洞及更科学高效。

3)    按实际用水量计费扣款,出水开始计费,断水时计费停止,实时扣款,实现了个性化消费,对于消费者和承包商均公平合理,兼顾二者利益。

4)    由于计费扣款可见,使用者会自觉缩短用水用电时间,提高了供水设备使用周转率,从而起到节约资源的作用。

5)    采用实时计费扣款,多用多扣,不用不扣。使用者在不需用水用电时会自觉关断阀门或电源开关,杜绝了浪费水的现象,节约了宝贵的资源。相对也减小了对供水设备的容量要求。

6)    先买卡后消费,有效解决前期设备款的投入问题

7)   培养了人们的节约意识,利国利企利已,促进了精神文明建设。IC卡管理方便准确,提升了管理效率与档次。

第七章     系统主要产品参数

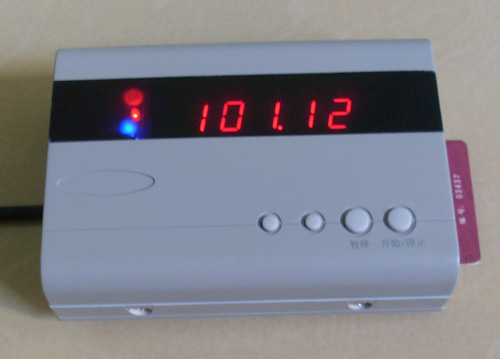

IC卡水控机:

K9节能水控器参数:

卡:M1卡及兼容卡;

工作电源:DC12V /500mA(水磁阀除外)

系统发卡量:50万张

最大卡号 : 500000

工作方式:脱机工作

计费方式:计时,计量

扣费方式:预扣或实时扣费

最小计时单位:1

最小计量单位:1(由流量计决定)

最小计费单位:1

LED显示屏:8LED数码管实时显示卡余额

工作温度:-10+55

湿度:090%

抗静电干扰:≥18KV

尺寸:L145mm *W102mm*H36mm

1.4.2 功能特征

1.产品密封防水,适应冷热水供应、公共浴室等应用

2.脱机运行,免布线,方便工程安装施工。

3.可以与考勤、消费、门禁等一卡通联合使用,也可以独立使用。

4.多种计费模式,满足不同应用需求;

5.计量单位、计时单位可以自由设定;

6.具备计量、计时微调功能,提高准确计量准确性

2)电磁阀(供参考)

参数说明

阀体全铜精铸,强度高,防腐蚀,耐高温,适用于热水器,自动计(收)费供水系统。

 额定电压

 控制方式

 工作电压

 介质温度

 连接方式

 使用寿命

 12V

 直流

 0.018-0.8MPa

 1-88

 4″外螺纹

 ≥7万次



转帐机参数说明

卡:

·M1 卡及兼容卡;

·读卡距离在40mm 以上;

·卡感应时间在0.35s 以下;

通讯:

·方式:RS232 +RS485 RS232+TCP/IP

·速率:默认9600bps,可设置;TCP/IP 10/100M 自适应。

·距离:2325 4851200 TCP100

系统发卡量:50 万张

最大卡号 : 500000

记录量 : 脱机2 万条;

黑名单量:50 万条;

数据存储:掉电保存10 年不丢失;

消费时段:8 个时段/天;

消费分组:终端最多可授权4 个分组(卡上分组为0:不启用);

工作电源:DC11V 12V/1A

功率:≤4.5W

工作温度:-10+55

湿度:090%

抗静电干扰:≥18KV

尺寸:L305mm *W205mm*H90mm

重量:950

发卡器参数说明

USB 通讯,USB 供电,工作电流小于150mA(USB 供电>500mA)

刷卡即可显示卡号或姓名,也可上传卡信息,使用方便    快捷。

支持Mifare One 卡及兼容卡。

中文LCD 显示,卡号及操作结果显示直观

读卡效距离50mm 以上。

尺寸L88mm×W135mm×H22mm

工作温度-1070℃。
